MOTHERBOARD

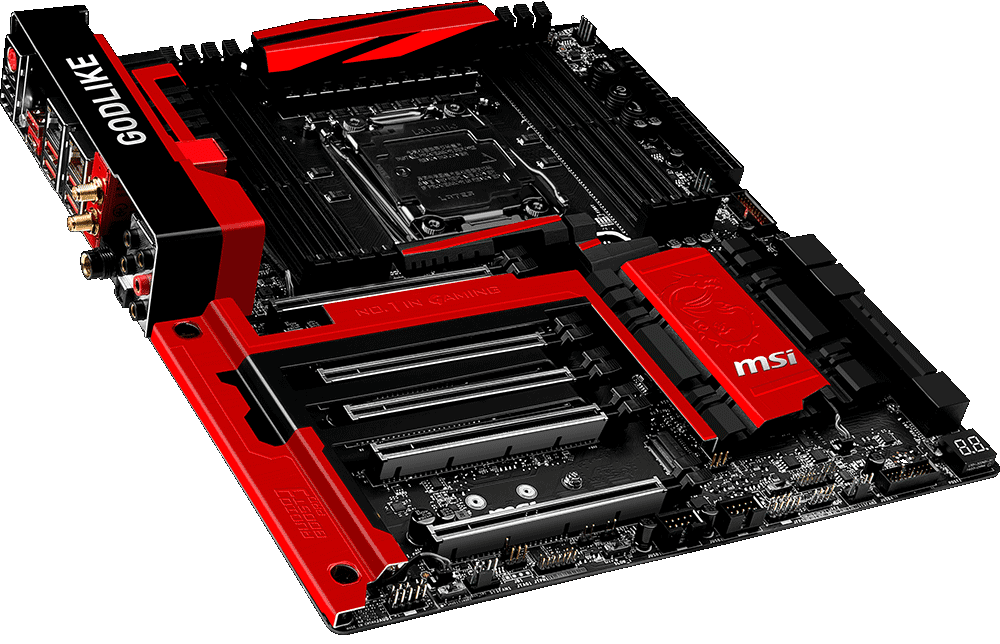

La placa base, también conocida como tarjeta madre, placa madre o placa principal (motherboard o mainboard en inglés), es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la computadora.
Es una parte fundamental para montar cualquier computadora personal de escritorio o portátil o algún dispositivo. Tiene instalados una serie de circuitos integrados, entre los que se encuentra el circuito integrado auxiliar (chipset), que sirve como centro de conexión entre el microprocesador (CPU), la memoria de acceso aleatorio (RAM), las ranuras de expansión y otros dispositivos.
Va instalada dentro de una carcasa o gabinete que por lo general está hecha de chapa y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes internos.
La placa madre, además incluye un firmware llamado BIOS, que le permite realizar las funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo
Una placa base típica admite los siguientes componentes:
• Conectores de alimentación de energía eléctrica.
• Zócalo de CPU (monoprocesador) o zócalos de CPU (multiprocesador).
• Ranuras de RAM.
• Chipset.
Por uno o varios de estos conectores de alimentación, una alimentación eléctrica proporciona a la placa base los diferentes voltajes e intensidades necesarios para su funcionamiento.
Zócalo de CPU
El zócalo (socket) de CPU es un receptáculo que encastra el microprocesador y lo conecta con el resto de componentes a través del bus frontal de la placa base.
Si la placa madre dispone de un único zócalo para microprocesador, se denomina monoprocesador. En cambio, si dispone de dos o más zócalos, se denomina placa multiprocesador
Ranuras de RAM
Las placas bases constan de ranuras (slots) de memoria de acceso aleatorio, su número es de 2 a 6 ranuras en una misma placa base común.
En ellas se insertan dichas memorias del tipo conveniente dependiendo de la velocidad, capacidad y fabricante requeridos según la compatibilidad de cada placa base y la CPU.
Chipset
El chipset es una serie o conjunto de circuitos electrónicos, que gestionan las transferencias de datos entre los diferentes componentes de la computadora (procesador, memoria, tarjeta gráfica, unidad de almacenamiento secundario, etcétera).
El chipset, generalmente se divide en dos secciones:
1. Puente norte (northbridge): gestiona la interconexión entre el microprocesador, la memoria RAM y la unidad de procesamiento gráfico.
2. Puente sur (southbridge): gestiona la interconexión entre los periféricos y los dispositivos de almacenamiento, como los discos duroso las unidades de disco óptico.
Las nuevas líneas de procesadores de escritorio tienden a integrar el propio controlador de memoria dentro del procesador, además de que estas tardan en degradarse aproximadamente de 100 a 200 años.
Otros componentes importantes
• El reloj: regula la velocidad de ejecución de las instrucciones del microprocesador y de los periféricos internos.
• La CMOS: una pequeña memoria que preserva cierta información importante (como la configuración del equipo, fecha y hora), mientras el equipo no está alimentado por electricidad.
• La pila de la CMOS: proporciona la electricidad necesaria para operar el circuito constantemente y que este último no se apague perdiendo la serie de configuraciones guardadas, como la fecha, hora, secuencia de arranque...
• El BIOS: un programa registrado en una memoria no volátil (antiguamente en memorias ROM, pero desde hace tiempo se emplean memorias flash). Este programa es específico de la placa base y se encarga de la interfaz de bajo nivel entre el microprocesador y algunos periféricos. Recupera, y después ejecuta, las instrucciones del registro de arranque principal (Master Boot Record, MBR), o registradas en un disco duro o un dispositivo de estado sólido, cuando arranca el sistema operativo.
• Actualmente, las computadoras modernas sustituyen el MBR por la tabla de particiones GUID (GPT) y el BIOS por Extensible Firmware Interface (EFI).
• El bus frontal o bus delantero (front-side bus o FSB): también llamado “bus interno”, conecta el microprocesador al chipset. Está cayendo en desuso frente a HyperTransport y Quickpath.
• El bus de memoria conecta el chipset a la memoria temporal.
• El bus de expansión (también llamado bus E/S): une el microprocesador a los conectores de entrada/salida y a las ranuras de expansión.
• Los conectores de entrada/salida que cumplen normalmente con la norma PC 99; estos conectores incluyen:
• Los puertos serie, para conectar dispositivos antiguos.
• Los puertos paralelos, para la conexión de impresoras antiguas.
• Los puertos PS/2 para conectar teclado y ratón; estas interfaces tienden a ser sustituidas por USB.
• Los puertos USB (en inglés Universal Serial Bus), por ejemplo, para conectar diferentes periféricos, como por ejemplo: mouse, teclado, memoria USB, teléfonos inteligentes, impresoras.
• Los conectores RJ-45, para conectarse a una red informática.
• Los conectores VGA, DVI, HDMI o DisplayPort para la conexión del monitor de computadora o proyector de vídeo.
• Los conectores IDE o Serial ATA, para conectar dispositivos de almacenamiento, tales como discos duros (HDD), dispositivos de estado sólido (SSD) y unidades de disco óptico.
TIPO DE MOTHERBOARD
